DIMENSIONI RIBATTINI secondo normativa UNI
Tutte le dimensioni e tipologie dei RIBATTINI in rame, alluminio, acciaio, acciaio inox secondo le varie normative UNI.
Ferramenta Paride a Vascon di Carbonera in provincia di Treviso si occupa di vendita al dettaglio di ribattini a testa tonda, testa svasata, testa svasata con calotta, testa cilindrica.
Questo articolo riassume tutte le DIMENSIONI dei ribattini secondo la normativa UNI, ente italiano di normazione. Nota: tutte le norme sono state ritirate senza sostituzione.
Un passo indietro: cosa sono i ribattini?
I ribattini sono dei fissaggi che permettono di unire in maniera stabile e definitiva elementi meccanici, solitamente lamiere. I ribattini sono applicati in dei fori praticati sulle lamiere da collegare, dentro i quali sono infilati i ribattini stessi.
Successivamente tramite l’operazione di ribaditura a freddo del gambo sporgente il collegamento viene assicurato.
Fino ad un diametro del gambo di 8 mm gli elementi di fissaggio si definiscono ribattini, mentre per diametri superiori si parla di chiodi.
La forza di compressione generata sulle lamiere genera una forza di attrito che ne impedisce lo scorrimento.
Il giunto così creato è idoneo a sopportare forze di taglio e non a trazione; in ogni caso la forza applicata deve essere limitata.
Si ricorda che il carico di snervamento,e quindi la tenuta meccanica, è maggiore per ribattini in acciaio, e diminuisce rispettivamente per ribattini di alluminio e rame.
Classificazione dei ribattini secondo normativa UNI
I ribattini sono classificati in 9 categorie, dalla UNI 748 alla UNI 756, a seconda della geometria del componente:
- UNI 748: ribattini a testa tonda stretta
- UNI 749: ribattini a testa tonda larga
- UNI 750: ribattini a testa tonda bassa
- UNI 751: ribattini a testa tonda a fungo
- UNI 752: ribattini a testa svasata piana
- UNI 753: ribattini a testa svasata per cinghie
- UNI 754: ribattini a testa svasata con calotta alta
- UNI 755: ribattini a testa svasata con calotta bassa
- UNI 756: ribattini a testa cilindrica
| A TESTA TONDA | A TESTA TONDA | A TESTA TONDA | SVASATA | SVASATA | SVASATA | SVASATA CON CALOTTA | SVASATA CON CALOTTA | CILINDRICA | |
|---|---|---|---|---|---|---|---|---|---|
| STRETTA | LARGA | BASSA | A FUNGO | PIANA | PER CINGHIE | ALTA | BASSA | ||
| d [mm] | 0,8-6 | 1-6 | 1-10 | 2-5 | 1-6 | 2,6-6 | 1-6 | 2-8 | 1-10 |
| UNI* | 748 | 749 | 750 | 751 | 752 | 753 | 754 | 755 | 756 |
Dimensioni dei ribattini secondo normativa UNI
Geometria
Nella tabella successiva sono riassunte tutte le misure dei ribattini a testa tonda, testa svasata, testa svasata con calotta e testa cilindrica.

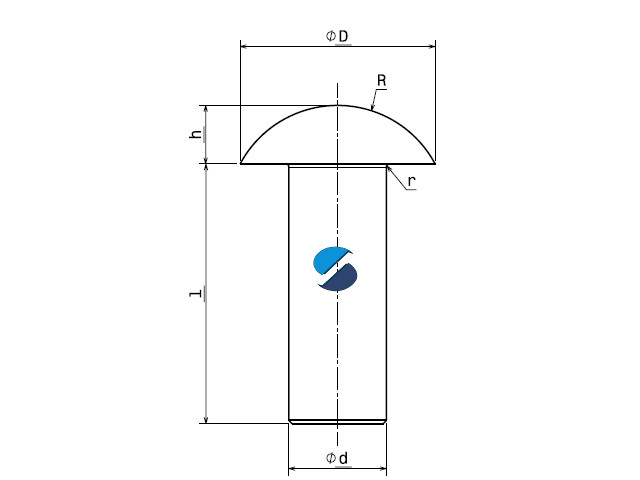

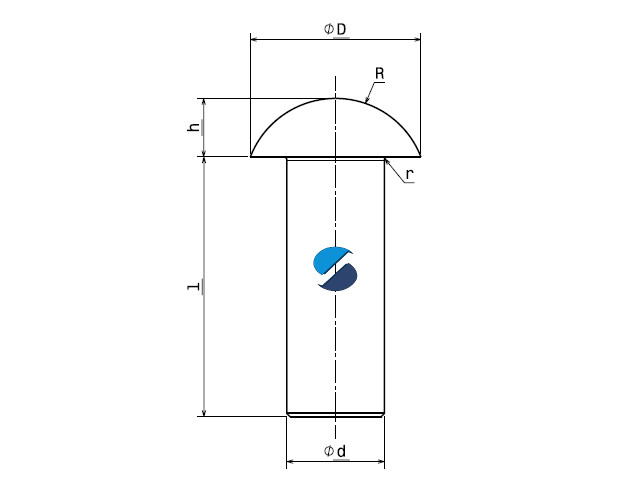

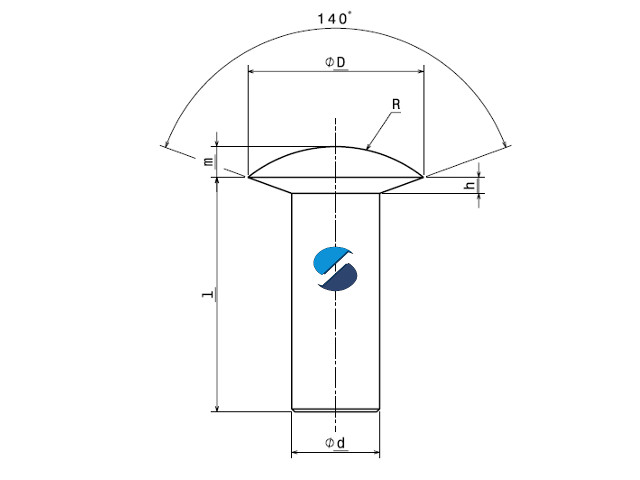

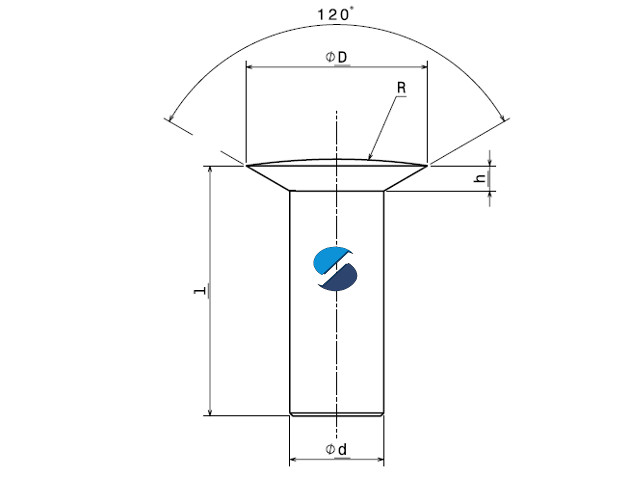

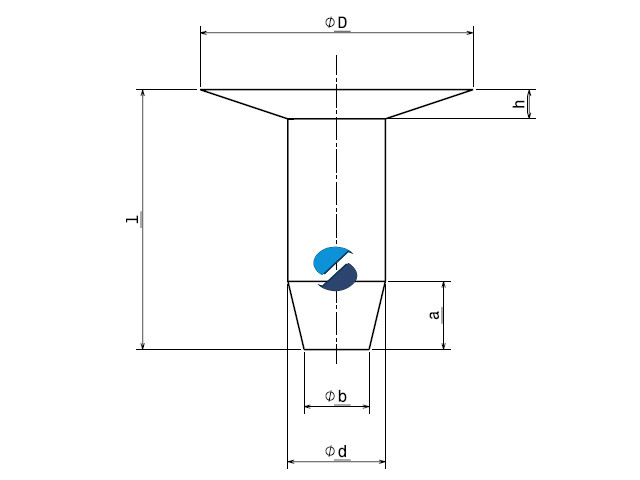

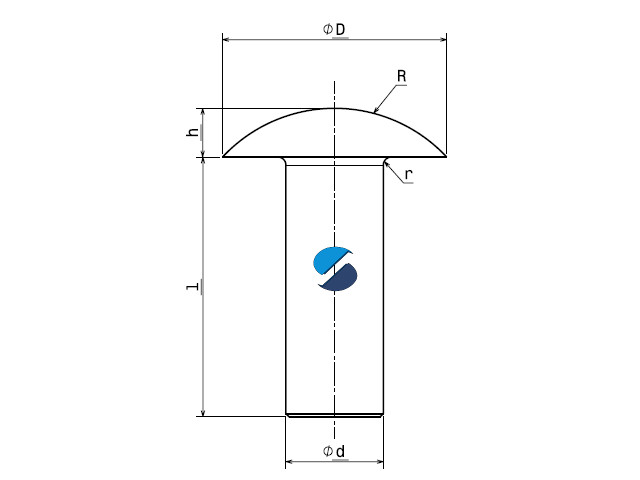

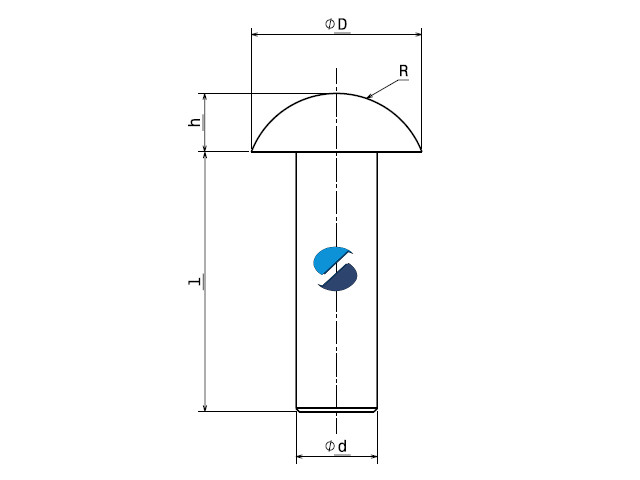

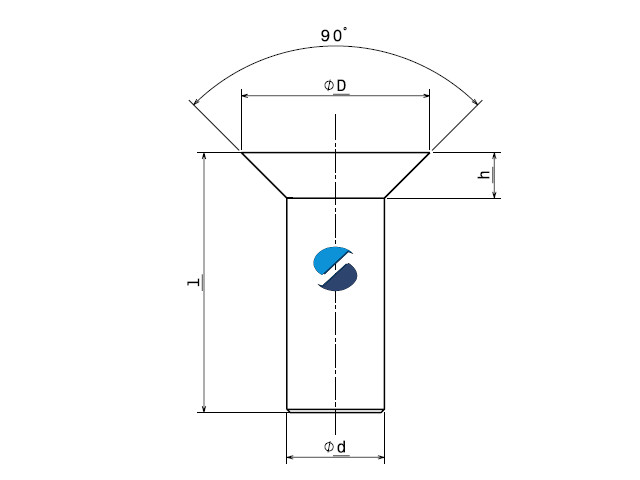

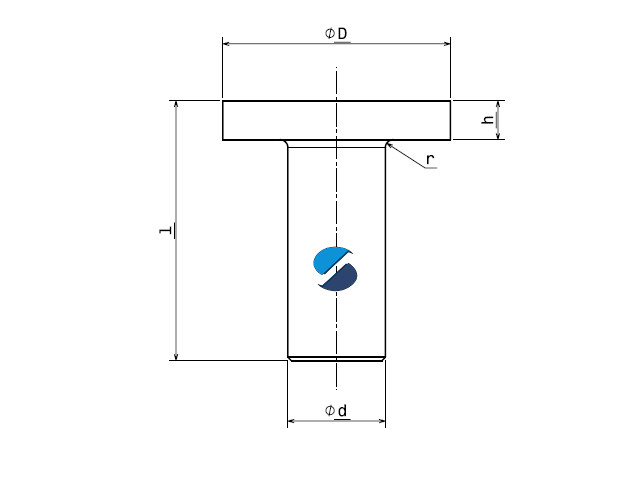

Nota: fare riferimento alle figure precedenti per i parametri indicati, come dimetro del gambo d, diametro della testa D, …
Tutte le misure sono in millimetri (simbolo [mm]).
Utilizzare la funzione “cerca” inserendo la normativa voluta (per esempio scrivere “750” per cercare UNI 750)
| UNI | d [mm] | 0.8 | 1 | 1.2 | 1.4 | 1.7 | 2 | 2.3 | 2.6 | 3 | 3.5 | 4 | 5 | 6 | 8 | 10 | Materiale |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 748 | D [mm] | 1.4 | 1.8 | 2.1 | 2.5 | 3 | 3.5 | 4 | 4.6 | 5.3 | 6.3 | 7.1 | 8.8 | 10.5 | – | – | Da indicare |
| 748 | h [mm] | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.8 | 2.1 | 2.4 | 3 | 3.6 | – | – | |
| 748 | R [mm] | 0.8 | 1 | 1.25 | 1.4 | 1.6 | 1.9 | 2.1 | 2.4 | 2.8 | 3.4 | 3.8 | 4.8 | 5.7 | – | – | |
| 748 | r [mm] | – | – | – | – | – | – | – | – | 0.2 | 0.2 | 0.2 | 0.2 | 0.5 | – | – | |
| 749 | D [mm] | – | 2 | 2.5 | 2.8 | 3.5 | 4 | 4.5 | 5.2 | 6 | 7 | 8 | 10 | 12 | – | – | con densità < 3000 kg/m^3 |
| 749 | h [mm] | – | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.8 | 2.1 | 2.4 | 3 | 3.6 | – | – | |
| 749 | R [mm] | – | 1.3 | 1.5 | 1.8 | 2.2 | 2.6 | 3 | 3.5 | 4 | 4.5 | 5.2 | 6.5 | 7.8 | – | – | |
| 749 | r [mm] | – | – | – | – | – | – | – | – | 0,2 | 0,2 | 0,2 | 0,2 | 0,5 | – | – | |
| 750 | D [mm] | – | 2.3 | 2.8 | 3.2 | 3.9 | 4.6 | 5.3 | 6 | 7 | 8 | 9.2 | 11.5 | 13.8 | 18.5 | 23 | con densità < 3000 kg/m^3 |
| 750 | h [mm] | – | 0.5 | 0.6 | 0.7 | 0.9 | 1 | 1.2 | 1.3 | 1.5 | 18 | 2 | 2.5 | 3 | 4 | 5 | |
| 750 | R [mm] | – | 2.3 | 2.7 | 3.1 | 3.7 | 4.4 | 5 | 5.7 | 6.6 | 7.7 | 8.8 | 11 | 13.2 | 17.6 | 22 | |
| 750 | r [mm] | – | – | – | – | – | – | – | – | 0.2 | 0.2 | 0.2 | 0.2 | 0.5 | 0.5 | 0.5 | |
| 751 | D [mm] | – | – | – | – | – | 5.2 | 5.5 | 6 | 7 | 8 | 8.8 | 10.5 | – | – | – | con densità < 3000 kg/m^3 |
| 751 | h [mm] | – | – | – | – | – | 1.8 | 2 | 2.1 | 2.5 | 2.8 | 3 | 3.6 | – | – | – | |
| 751 | l [mm] | – | – | – | – | – | 3,5-7 | 3,5-8 | 3,5-8 | 4-9 | 4,5-10 | 5-12 | 6-14 | – | – | – | |
| 752 | D [mm] | – | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.5 | 5.2 | 6 | 7.1 | 8 | 8.8 | 10.5 | – | – | Da indicare |
| 752 | h [mm] | – | 0.5 | 0.6 | 0.7 | 0.9 | 1 | 1.1 | 1.3 | 1.5 | 1.8 | 2 | 2.5 | 3 | – | – | |
| 753 | D [mm] | – | – | – | – | – | – | – | 7.3 | 8.4 | 9.8 | 11.2 | 14 | 16.8 | – | – | Non ferrosi |
| 753 | h [mm] | – | – | – | – | – | – | – | 0.8 | 0.9 | 1.1 | 1.2 | 1.5 | 1.8 | – | – | |
| 753 | a [mm] | – | – | – | – | – | – | – | 1.9 | 2.1 | 2.5 | 2.8 | 3.5 | 4.2 | – | – | |
| 753 | b [mm] | – | – | – | – | – | – | – | 1.6 | 2 | 2.5 | 3 | 4 | 4.8 | – | – | |
| 753 | l [mm] | – | – | – | – | – | – | – | 6-10 | 6-14 | 8-20 | 10-25 | 10-30 | 14-35 | – | – | |
| 754 | D [mm] | – | 2 | 2.5 | 2.8 | 3.5 | 4 | 4.5 | 5.2 | 6 | 7 | 8 | 10 | 12 | – | – | Da indicare |
| 754 | h [mm] | – | 0.18 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 | 0.45 | 0.55 | 0.65 | 0.75 | 0.9 | 1.1 | – | – | |
| 754 | m [mm] | – | 0.35 | 0 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 | 1.2 | 1.4 | 1.7 | 2.1 | – | – | |
| 754 | R [mm] | – | 1.6 | 2 | 2.2 | 2.7 | 3.2 | 3.7 | 4.2 | 5 | 5.7 | 6.4 | 8.2 | 10 | – | – | |
| 755 | D [mm] | – | – | – | – | – | 4.8 | 5.2 | 5.7 | 6.5 | 7.3 | 8.2 | 9.9 | 11.6 | 15 | – | con densità < 3000 kg/m^3 |
| 755 | h [mm] | – | – | – | – | – | 0.8 | 0.85 | 0.9 | 1 | 1.1 | 1.2 | 1.4 | 1.6 | 2 | – | |
| 755 | R [mm] | – | – | – | – | – | 20 | 22 | 25 | 25 | 30 | 30 | 35 | 40 | 50 | – | |
| 755 | l [mm] | – | – | – | – | – | 3,5-10 | 3,5-10 | 4-12 | 4,5-14 | 6-18 | 6-20 | 8-25 | 10-30 | 12-40 | – | |
| 756 | D [mm] | – | 1.8 | 2,12,5 | 3 | 3.5 | 4 | 4.5 | 5.3 | 6.3 | 7.1 | 8.8 | 10.5 | 14 | 17.5 | Da indicare | |
| 756 | h [mm] | – | 0.4 | 0,40,5 | 0.6 | 0.7 | 0.8 | 0.8 | 0.8 | 0.9 | 1.1 | 1.2 | 1.5 | 1.8 | 2.4 | 3 | |
| 756 | r [mm] | – | – | – | – | – | – | – | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |
| l [mm] | 2-3,5 | 2-3,5 | 2,5-8 | 2,5-8 | 3-10 | 3-16 | 3-18 | 3-20 | 4-25 | 6-28 | 6-32 | 8-40 | 10-48 | 10-65 | 12-80 |
- Lunghezza
La serie delle lunghezze dei ribattini testa tonda, testa svasata con e senza calotta e a testa cilindrica è indicata nel seguito.
Si ricorda che i limiti massimo e minimo delle lunghezze ammesse dalla normativa UNI al variare di tipologia e diametro sono indicati nella tabella precedente nell’ultima riga (parametro l).
Lunghezze secondo normativa UNI in millimetri (simbolo [mm]):
- 2
- 2,2
- 2,5
- 3
- 3,5
- 4
- 4,5
- 5
- 6
- 7
- 8
- 9
- 10
- 12
- 14
- 16
- 18
- 20
- 22
- 25
- 28
- 30
- 32
- 35
- 38
- 42
- 45
- 48
- 50 – 80 (5 mm in 5 mm)
Designazione e nomenclatura
I ribattini sono indicati nella distinta dei disegni tecnici con la nomenclatura (esempio):
RIBATTINO UNI 752 – 3 x 16
